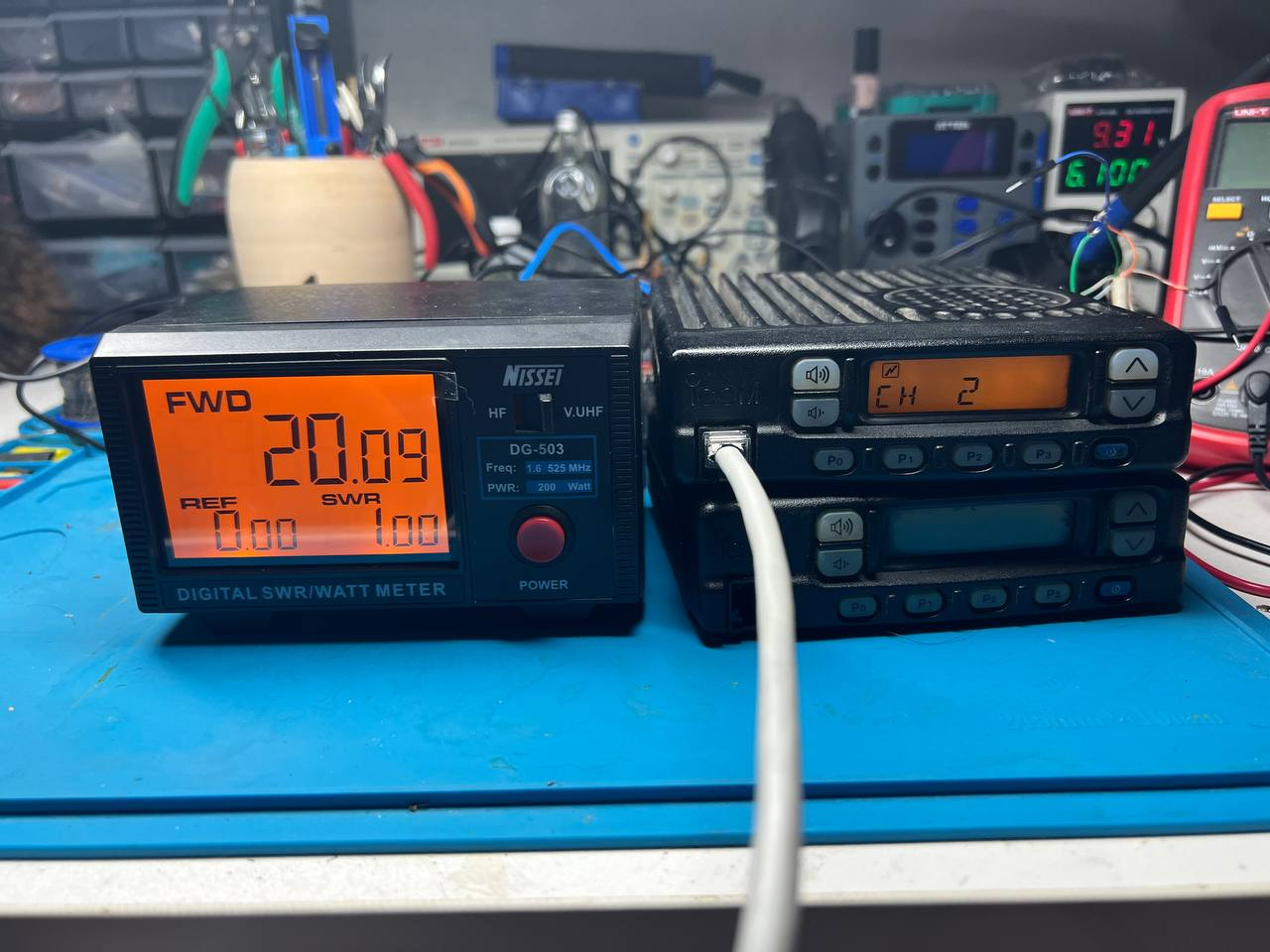

Icom IC-F310/320

warning

Читайте нову, розширену версію цієї статті тут: hardware/icom-ic-f300-reverse.md

Корисні файли для прошивки

f310_320_service.pdf - оригінальний сервіс-мануал до рацій F310/320

CS-f300.zip - софт для прошивки рації під DOS

Підготовка до прошивки

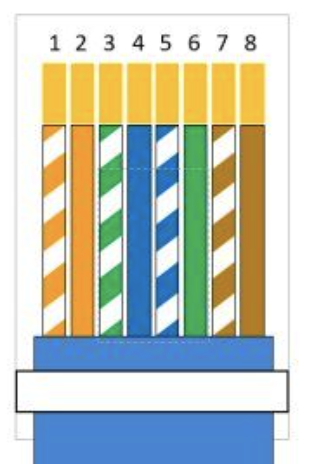

Для прошивки вам знадобиться USB TTL(я використовую Pl2303) перехідник чи Flipper Zero. Також вам потрібен буде восьмижильний Ethernet кабель з роз'ємом RJ-45. Я використовував стандартну для RJ-45 розпіновку - T-568B.

Розпіновка для рації (відносно номеру жили в коннекторі зі схеми вище) виглядає так:

1. 8V
2. CLONE
3. AFO
4. PTT
5. MIC -
6. MIC +
7. GND
8. HANGER

Для збірки кабелю вам також знадобиться діод 1N4148 чи щось подібне. Нас цікавить лище земля і CLONE піни з рації.

• GND до GND вашого USB TTL чи Flipper Zero.
• CLONE напряму до RX піна USB TTL чи Flipper Zero.
• CLONE через діод до TX піна USB TTL чи Flipper Zero.

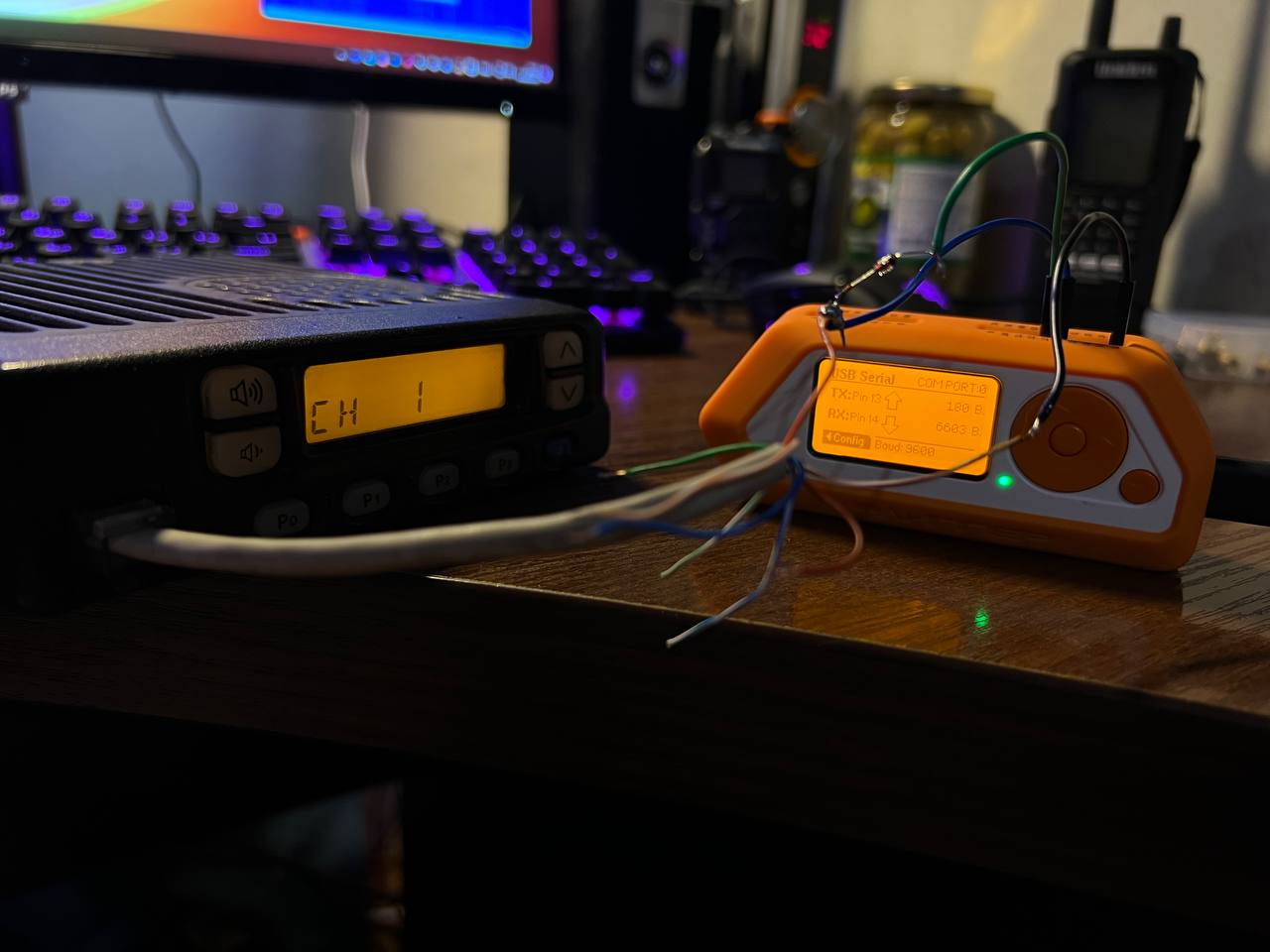

Кабель готовий. Тепер портібно під'єднати кабель до рації і вашого USB TTL чи Flipper Zero.

info

Софт існує лише під DOS. Я використовував Dosbox на Windows 11.

На компютері краще встановити драйвера до USB TTL чи Flipper Zero і Dosbox. Запускаємо перший раз досбокс він в консолі покаже де створив свій конфіг файл. Закриваємо досбокс і відкриваємо файл-конфіг тектовим редактором, знаходимо serial категорію і додаємо туди порт USB TTL чи Flipper Zero. Зберігаєм файл.

Знову запускаємо Dosbox. Маунтим папку з прошивальщиком в систему. mount G C:\Users\assada\Downloads\CS-F300 Переходимо в папку з прошивальщиком G: і запускаємо ICCF300. Далі все вже +- стандартно.

На linux в мене не вайшло зовсім. На Virtualbox з втановленним Windows XPx86 в мене вийшло лише з Pl2303. А от на Windows 11 вийшло і з Pl2303 і з Flipper Zero.
